產品簡介：FD-100120數控雕銑機產品特點： 超強龍門立柱設計，最具代表性的大型數控雕刻機 操作簡單，穩定的加工精度 機電一體化 機床主要基礎部件均選用優質灰鑄件 堅固耐用，具有更好的穩定性和安全性。
聯系人：13777020080

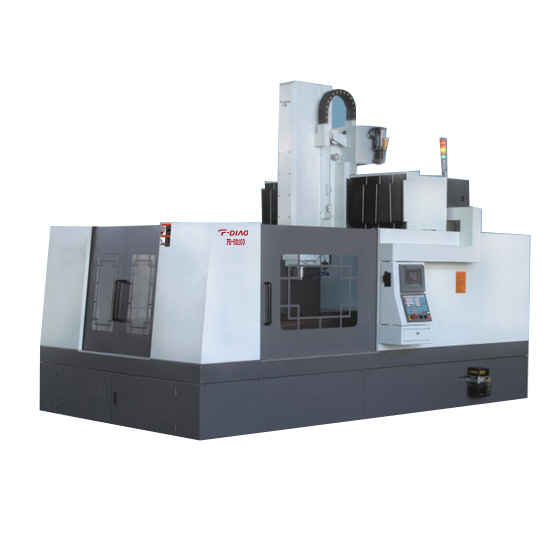

FD-100120數控雕銑機：
本機型是我司推出最具實力的大型數控雕刻機，高剛性機身鑄件，龍門式結構設計，高精度聯軸器運動設計。采用超大功率的伺服電機，使加工件平穩有力，精密度高，靈活等功能特點。
該機型超大的工作行程可加工各種大型機身和超大型模具等。
FD-100120數控雕銑機規格及參數：
| 序號 | 配 套 件 名 稱 | 規 格 及 參 數 |
| 1 | 機床總重量 | 約7.5T |
| 2 | 中國臺灣新代CNC系統 （中文版）一體液晶操作面板 |
21MA |
| 3 | C3級精密滾珠絲桿副 | X. Y. Z軸Φ40mm/Φ50mm/Φ40mm |
| 4 | 中國臺灣上銀滾珠直線導軌副 （或德國力士樂） |
X. Y. Z軸 45mm/45mm/35mm |
| 5 | 匯川伺服電機及驅動器 | X .Y .Z軸 2.9kw/2.9kw/2.9kw |
| 6 | 機械主軸 | BT40 7.5KW-11KW |
| 8 | 主軸轉速范圍 | 500—12000/rpm |
| 9 | 主軸軸承 | NSK |
| 10 | 高頻匯川變頻器 | 11KW |
| 11 | 電箱裝置溫亨熱交換器 | 10A |
| 14 | 油冷機 | 瑞科 |
| 15 | 刀具夾頭 | BT40 |
| 16 | 夾刀范圍 | ER40 Φ3～Φ25mm |
| 17 | 河谷自動潤滑泵 | |
| 18 | X .Y .Z軸運動定位精度 | ±0.01/500mm |
| 19 | X .Y .Z軸重復定位精度 | ±0.005/500 mm |
| 20 | X .Y .Z軸最大工作行程 | 1000 mm×1200 mm×450 mm |
| 21 | 工作臺尺寸 | 1000 mm×1200 mm |
| 22 | 最大加工負重 | 2000kg |
| 23 | 龍門寬度 | 1210 mm |
| 24 | 主軸鼻端到工作臺距離（電主軸） | 100-550mm |
| 25 | 最大移動速度10米/分鐘 最大加工速度5米/分鐘 |
|
| 26 | 潤滑采用機械油自動潤滑 | 32號機械油 |
| 27 | 機床電源總功率 | 19.0KW（三相380V） |
| 28 | 機床外形尺寸長、寬、高 | 約2.5m×3.3m×2.9m |
| 29 | 機床鈑金外殼 | 半罩 |
